1. Wprowadzenie
König Tracks to urządzenia awaryjne do samochodów ciężarowych, opracowane do użytku na krótkich dystansach w obszarach prywatnych z maksymalną prędkością 30 km/h.
Dla większej ochrony Państwa bezpieczeństwa König zaleca stosowanie 6 gąsienic na koło, jeśli to możliwe.
Gąsienice König są dostępne dla średnich i dużych pojazdów używanych do transportu osób lub towarów, takich jak wózki do transportu materiałów.
Celem niniejszej broszury jest dostarczenie Państwu dodatkowych informacji i pomocy w zakresie stosowania gąsienic König.
Dodatkowe elementy trakcyjne (gąsienice) omówione w tym artykule NIE są certyfikowane zgodnie z Ö-Norm V5119.
2. Produkty, których to dotyczy
|
König Cingoli |
König Cingoli X-PRESS Plus |

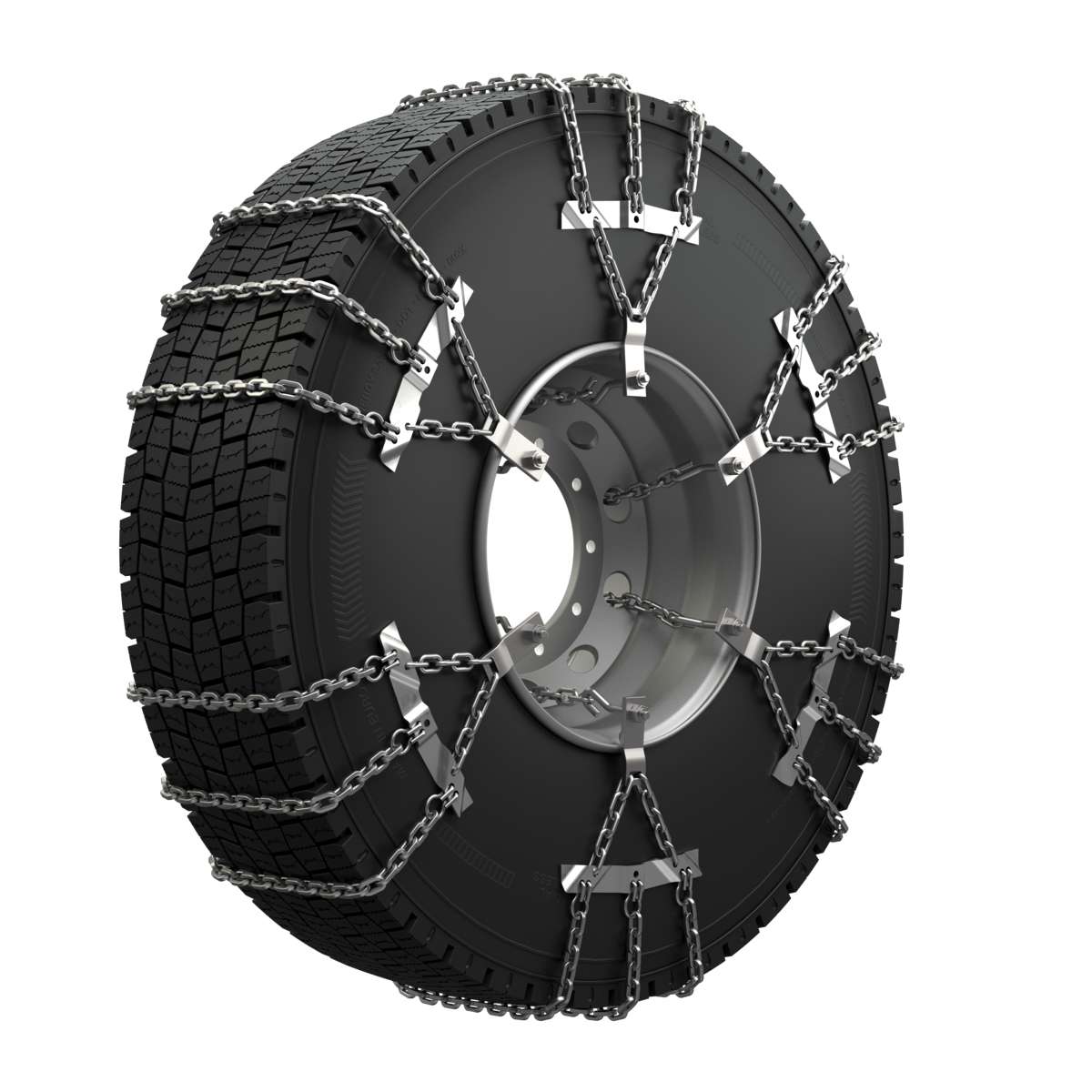

Produkty objęte tym szczegółowym badaniem to König Tracks i König Tracks X-PRESS Plus.
3. Zawartość
- 3 Tory
- 1 instrukcja obsługi
4. Informacje wstępne i regulacja
Bieżnik gąsienic König Tracks jest wykonany w 100% ze stali, aby zmaksymalizować wytrzymałość i niezawodność.
Przyjrzyjmy się teraz głównym cechom i różnicom między König Tracks i König Tracks X-PRESS Plus:

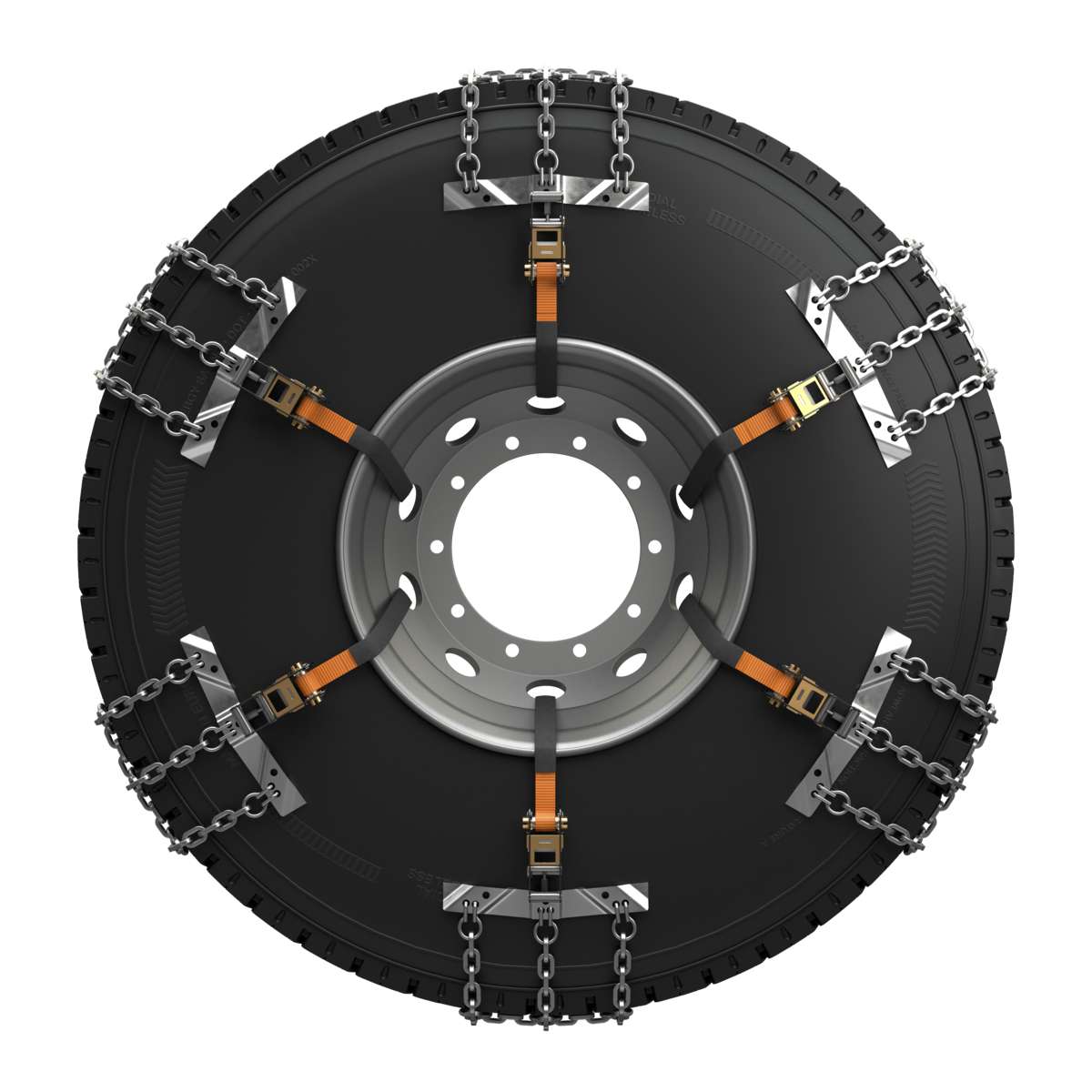

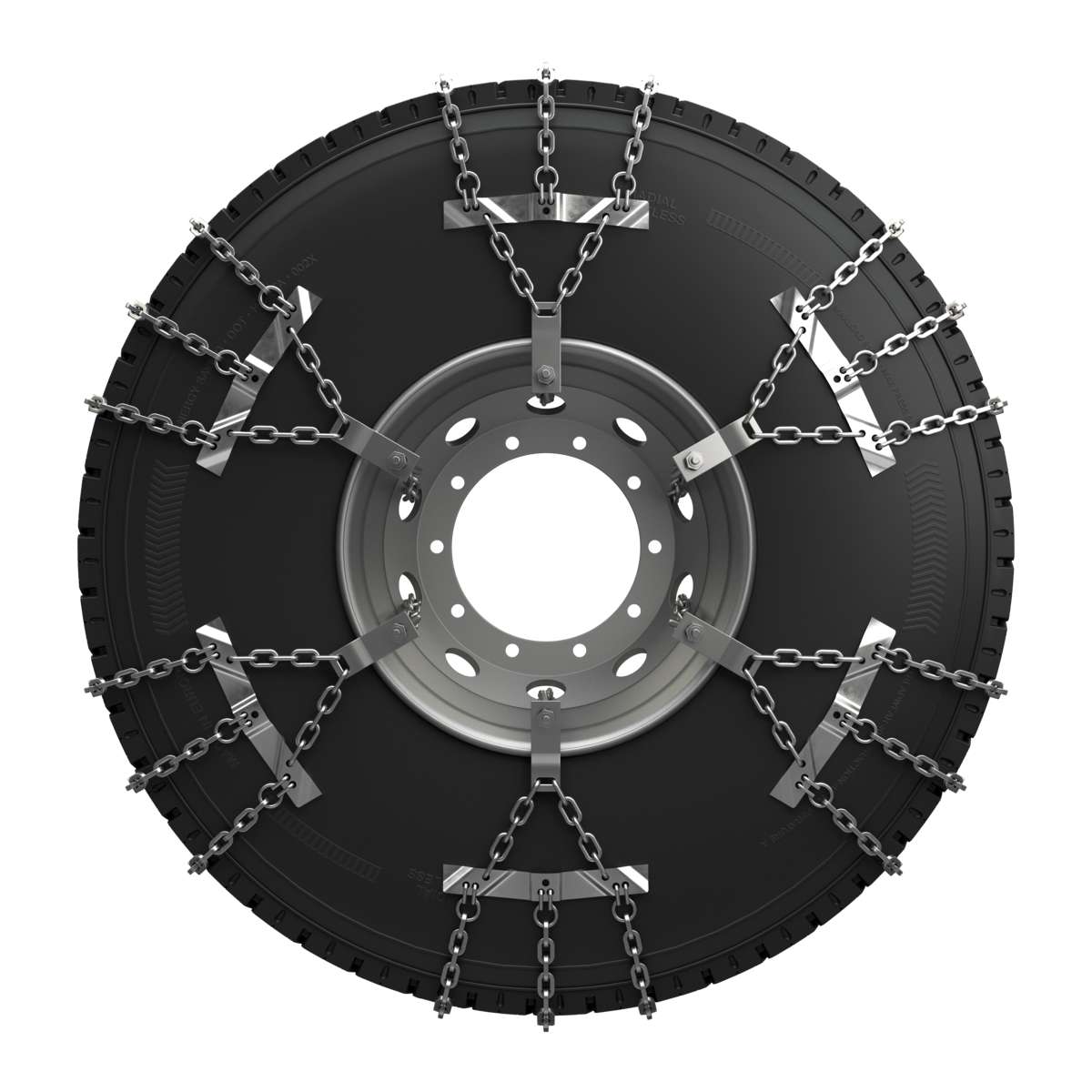

König Cingoli |
König Cingoli X-PRESS Plus |
|
König Cingoli są wykonane w całości ze stali. Każda torba zawiera 3 szyny, dostępne w rozmiarach A i B |

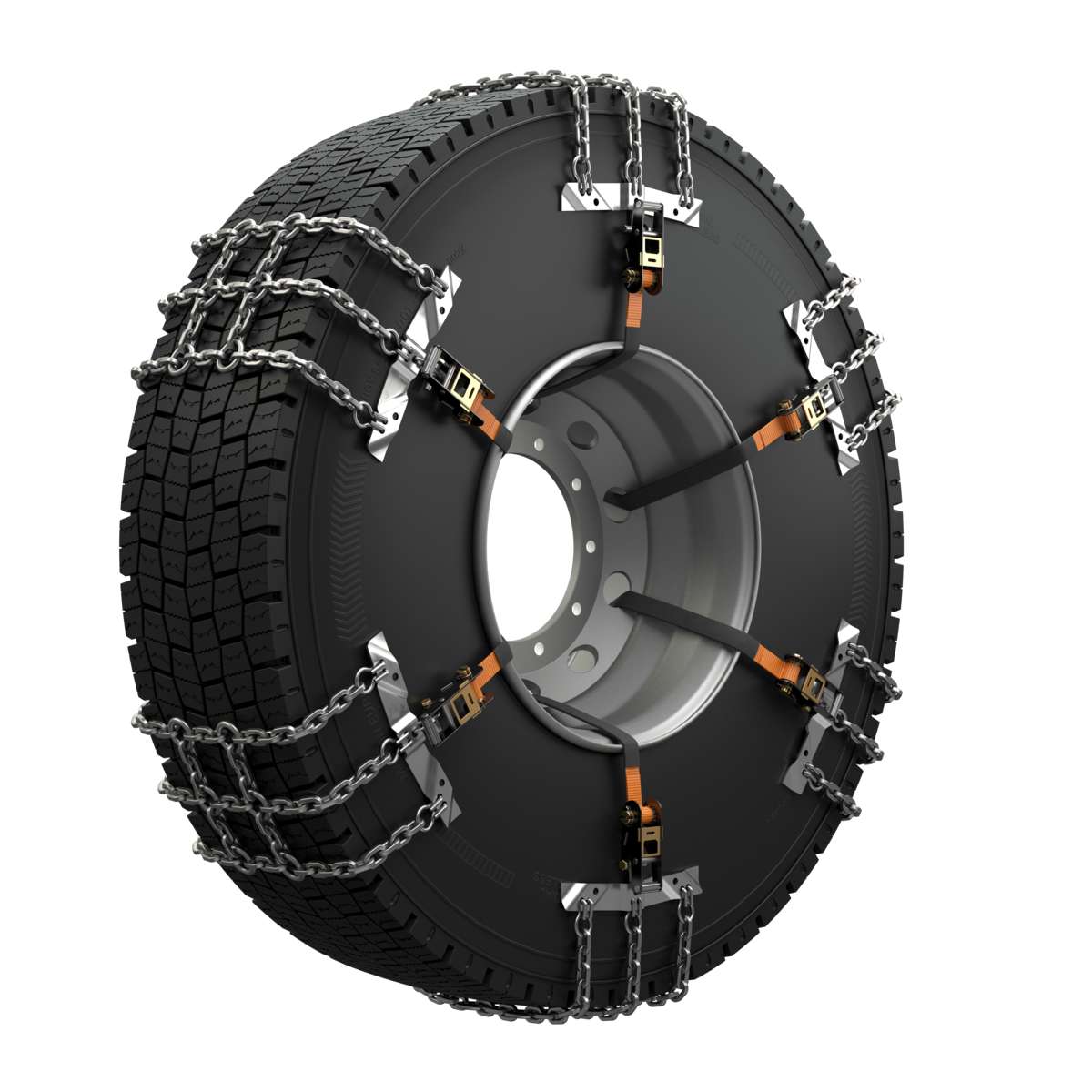

König Cingoli X-PRESS Plus składają się z ponadwymiarowego bieżnika i dedykowanego systemu mocowania wykonanego z odpornego na zarysowania materiału w celu ochrony felg aluminiowych. Każda torba zawiera 3 gąsienice, dostępne w rozmiarach A i B |

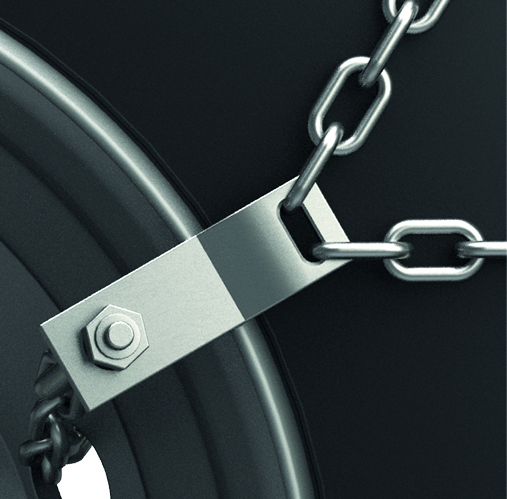

| König Tracks są połączone z bieżnikiem opony za pomocą łańcucha, z klasycznym gwintowanym systemem mocowania haka i śruby |

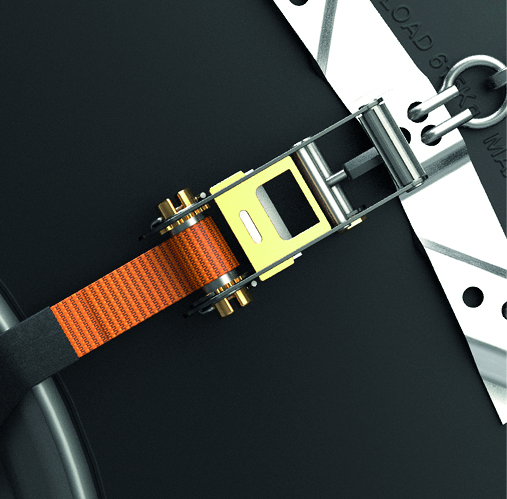

König Cingoli X-PRESS Plus są połączone z bieżnikiem za pomocą zapadkowego systemu zaciskowego, który sprawia, że montaż/demontaż jest szybszy i bardziej intuicyjny. |

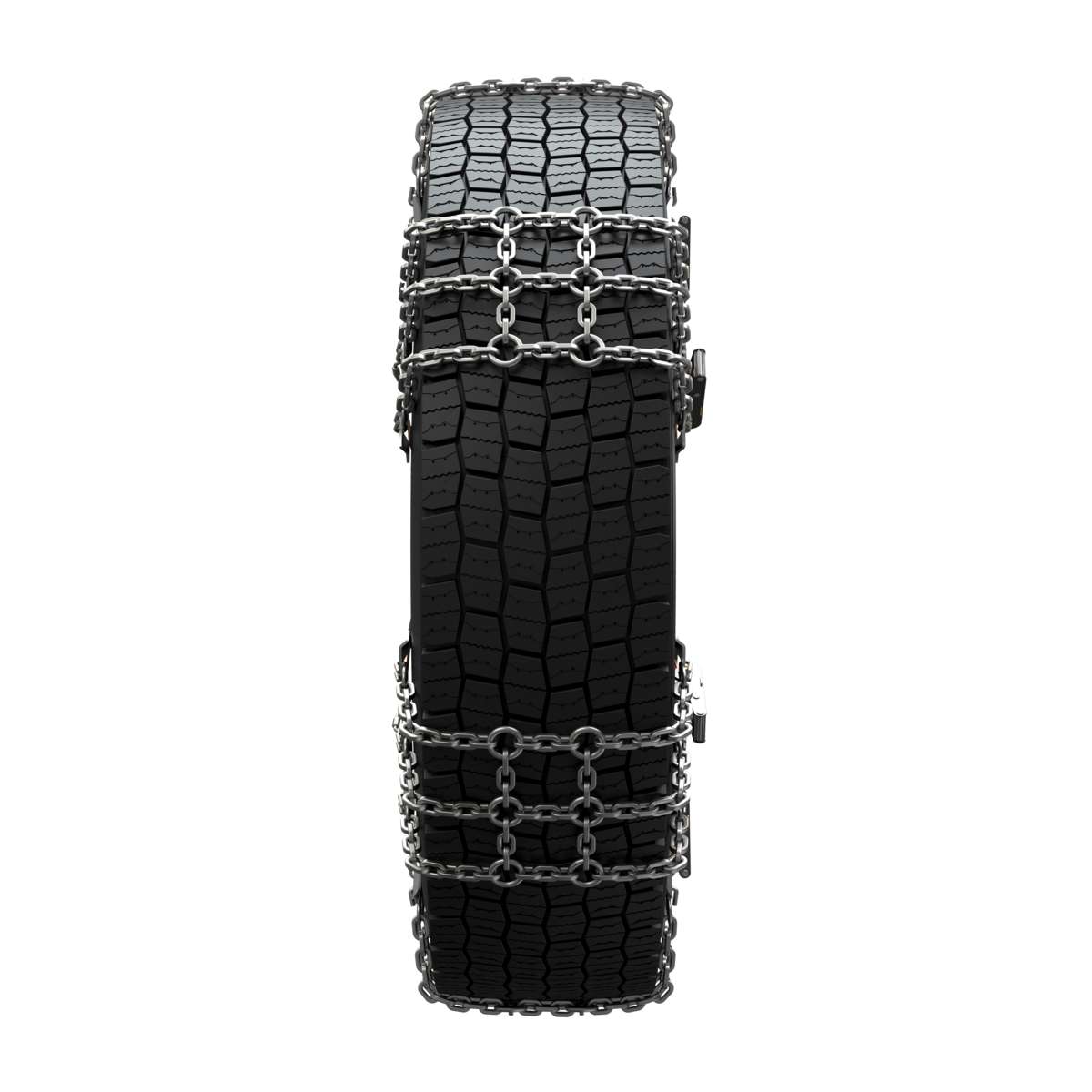

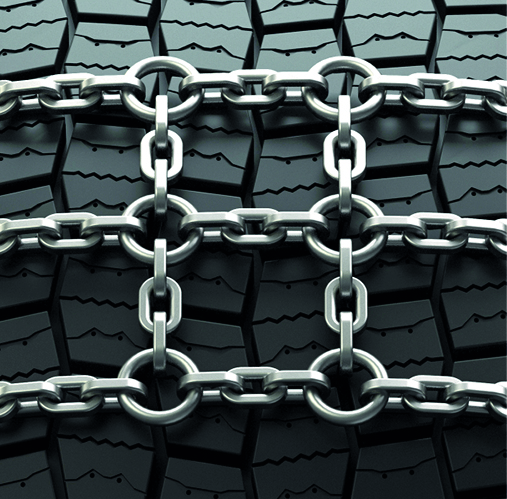

| Bieżnik König Cingoli składa się z prostej konstrukcji drabinkowej, hartowanej i ocynkowanej, wykonanej z drutu o przekroju D 7,00 mm | König Cingoli X-PRESS Plus zostały zaprojektowane z twardszym bieżnikiem niż gąsienice König, wyposażone w łańcuchy krzyżowe ze spawanymi pierścieniami dla lepszych właściwości trakcyjnych |
5. Montaż
Chociaż systemy mocowania są różne, kroki montażu König Cingoli i König Cingoli X-PRESS Plus są identyczne.
Zobaczmy teraz razem, jak są one montowane.
Najpierw należy wyjąć gąsienice z opakowania i położyć je z boku koła pojazdu.
| König Cingoli X-PRESS Plus | König Cingoli |

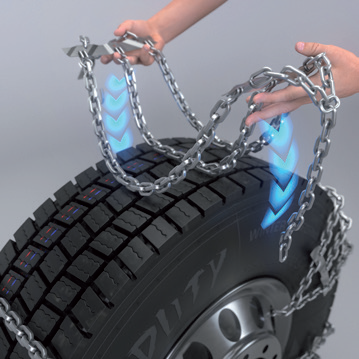

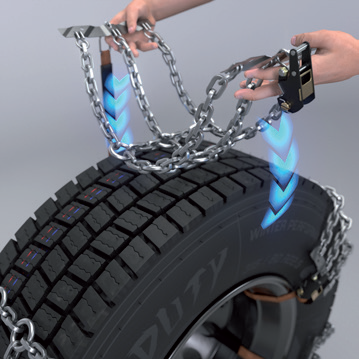

Proszę chwycić gąsienicę i umieścić ją na bieżniku tak, aby łańcuch/pasek napinający był skierowany w stronę tylnej części koła.
| König Cingoli X-PRESS Plus | König Cingoli |

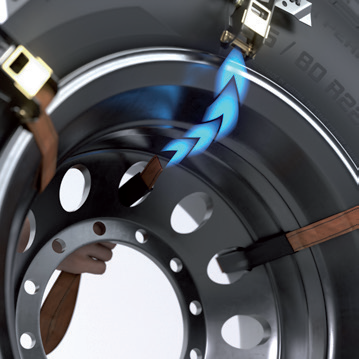

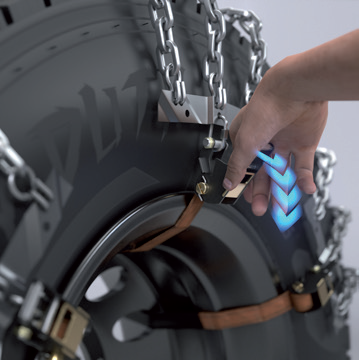

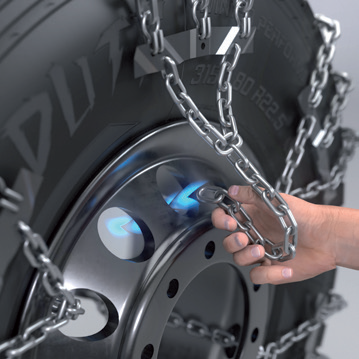

Teraz proszę przełożyć łańcuch/pasek napinający przez jeden z otworów w obręczy, prowadząc go od tyłu koła na zewnątrz.

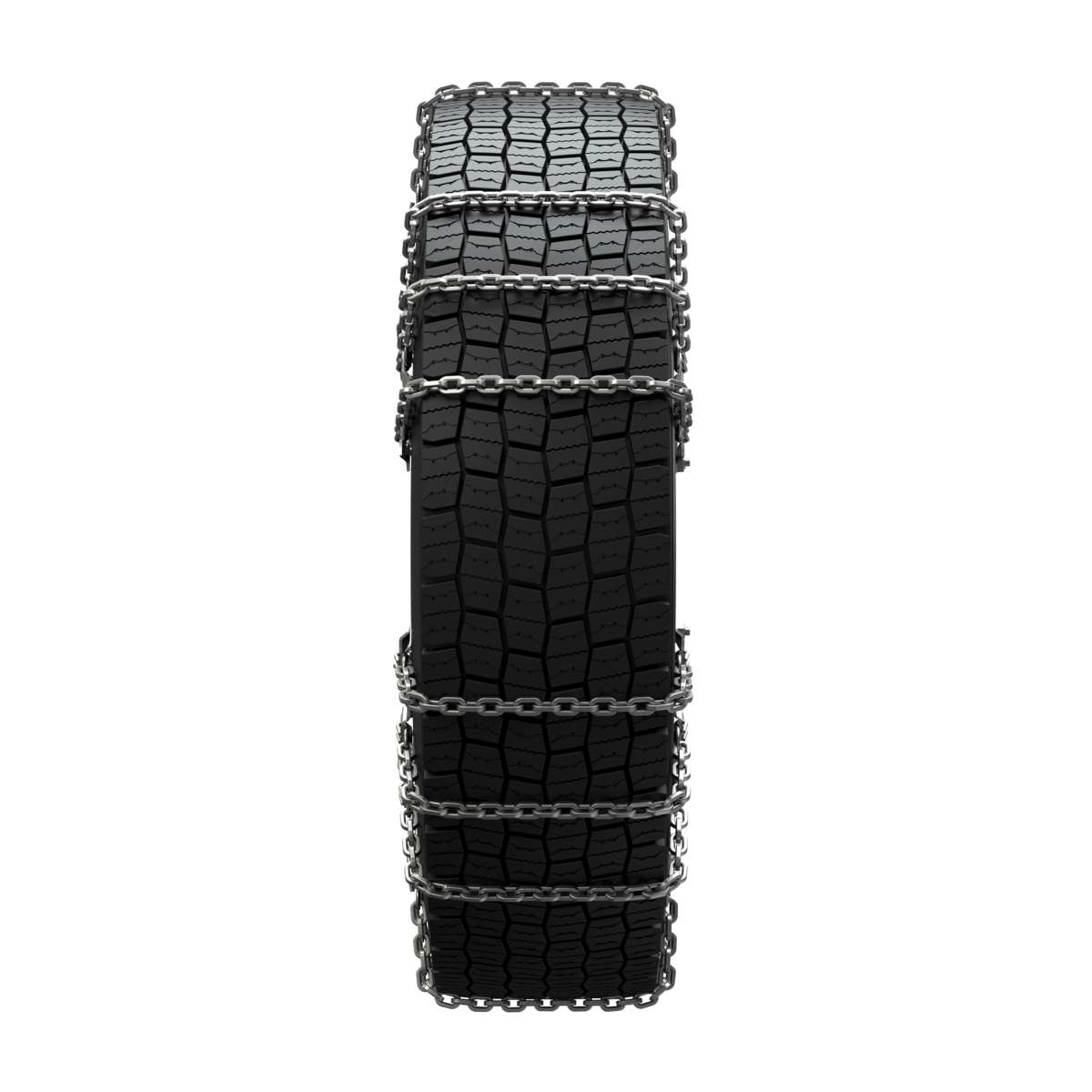

Uwaga: na tym etapie proszę sprawdzić, czy bieżnik gąsienicy jest dobrze wyśrodkowany na bieżniku opony.
| König Cingoli X-PRESS Plus | König Cingoli |

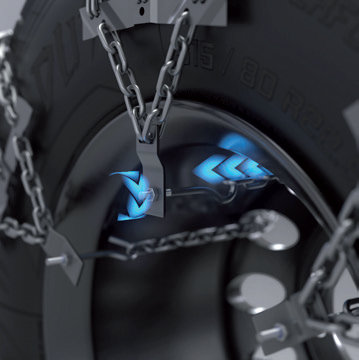

Teraz należy zaczepić łańcuch/pasek napinający na drugim końcu szyny i mocno napiąć, aż do osiągnięcia żądanego poziomu naprężenia.
Uwaga: Po zaczepieniu prowadnicy proszę sprawdzić, czy nie ma węzłów i czy ogniwa nie są skręcone. W przypadku stwierdzenia któregokolwiek z tych stanów, należy odczepić końce i prawidłowo ustawić łańcuch przed ponownym zaczepieniem.

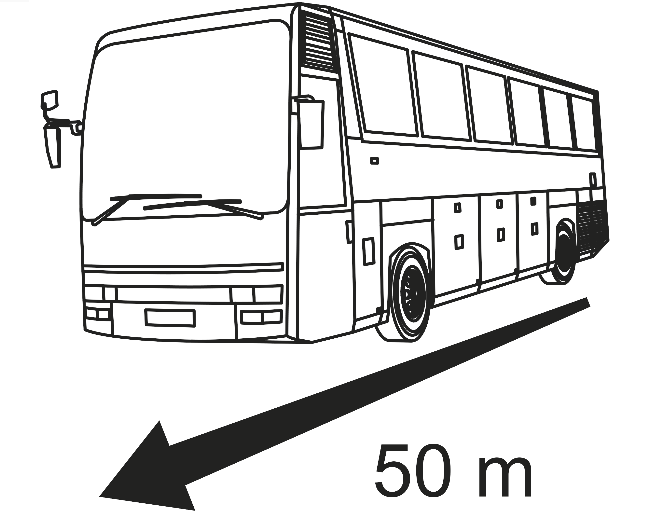

Proszę wsiąść do pojazdu i przejechać krótki dystans z niską prędkością. Proszę zatrzymać się, aby bardziej napiąć tory.
6. Demontaż
Demontaż gąsienic König wymaga tylko kilku prostych kroków:
Teraz proszę poluzować i odczepić łańcuch/pasek napinający od końca gąsienicy do zewnętrznej strony koła i przełożyć go przez otwór w obręczy, wprowadzając go za koło.
Proszę wyjąć gąsienicę i umieścić ją w torbie.
7. Konserwacja
Czyszczenie i przechowywanie
Po zakończeniu użytkowania łańcuchów, prosimy umyć je letnią wodą przed schowaniem ich na stałe do opakowania, aby usunąć brud i wszelkie zanieczyszczenia lub środki chemiczne pozostawione na łańcuchu. W przypadku uporczywych zabrudzeń mogą Państwo użyć szczotki z półsztywnym włosiem.
Proszę pozwolić im całkowicie wyschnąć, w razie potrzeby usuwając resztki wody i wilgoci za pomocą szmatki.
Po wyschnięciu łańcuchy można umieścić z powrotem w opakowaniu, gotowe do następnego użycia.
Sprawdzanie zużycia
Mycie łańcucha pozwoli Państwu również na sprawdzenie stanu zużycia elementów łańcucha i upewnienie się, że łańcuch będzie gotowy do następnego użycia.
Ważne: Jeśli używają Państwo łańcuchów w sposób ciągły i intensywny, zalecamy okresowe sprawdzanie ich zużycia w trakcie sezonu.
Gdy poziom zużycia przekroju poprzecznego drutu ogniwa łańcucha osiągnie około 50%, nie zaleca się używania łańcucha. Zużyte ogniwa mogą nie wytrzymać ciężaru pojazdu i naprężeń związanych z jazdą i pęknąć.
